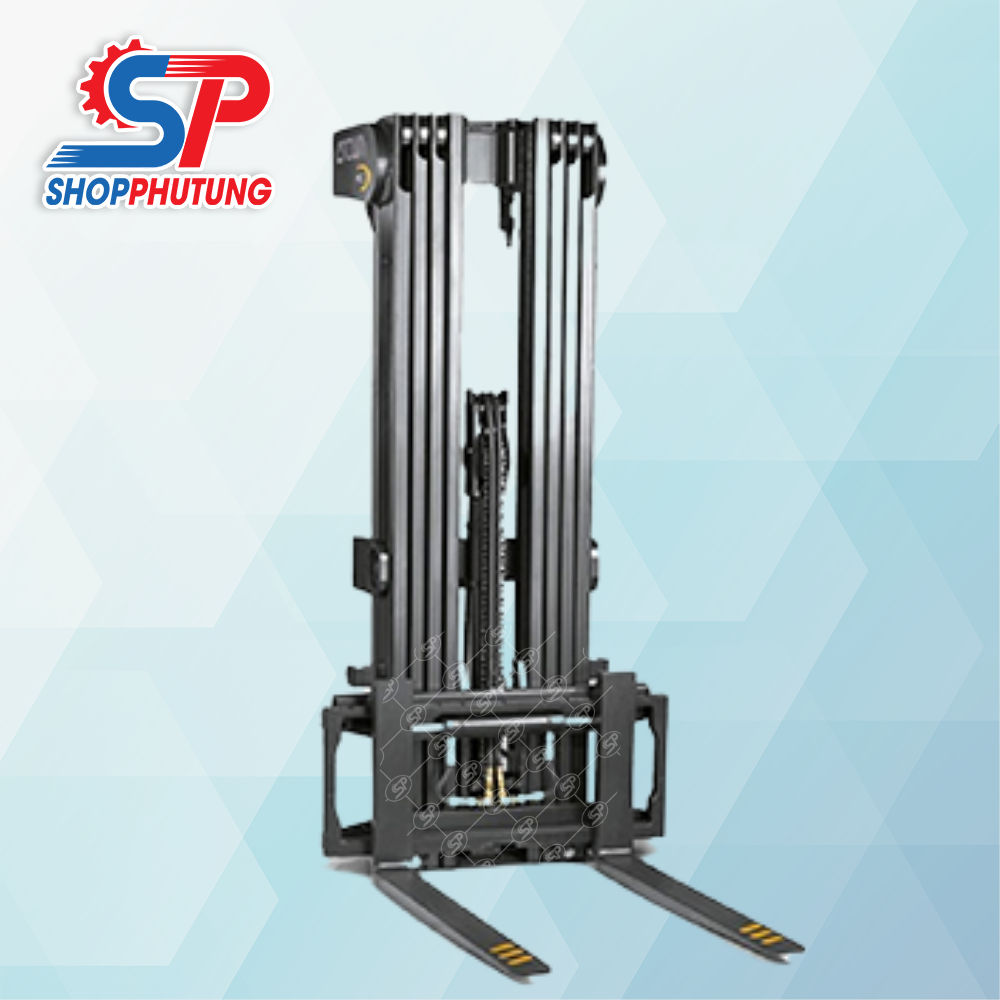

Khung xe nâng

Khung xe nâng (hay còn gọi là trụ nâng hoặc cột nâng) là bộ phận kết cấu thép được lắp đặt phía trước xe nâng, có nhiệm vụ nâng hạ và dẫn hướng hàng hóa trong suốt quá trình vận hành. Bộ phận này hoạt động thông qua sự kết hợp giữa hệ thống thủy lực, xích tải và con lăn trượt, giúp càng nâng di chuyển lên xuống ổn định, chính xác và an toàn. Tùy theo nhu cầu sử dụng, khung nâng được thiết kế với nhiều loại khác nhau như khung nâng  2 tầng, 3 tầng hoặc khung chui container nhằm đáp ứng đa dạng môi trường kho bãi, nhà xưởng và logistics.

CẤU TẠO KHUNG XE NÂNG

Khung xe nâng được cấu tạo từ nhiều bộ phận khác nhau, phối hợp đồng bộ để thực hiện chức năng nâng hạ và di chuyển hàng hóa an toàn. Mỗi chi tiết đều giữ vai trò quan trọng, ảnh hưởng trực tiếp đến độ ổn định, khả năng chịu tải và hiệu suất vận hành của xe nâng. Dưới đây là các thành phần chính trong cấu tạo khung xe nâng:

• Trục nâng: Bộ phận kết cấu chính của khung xe nâng, thường được chế tạo từ thép cường lực có độ bền cao nhằm đảm bảo khả năng chịu tải lớn trong quá trình vận hành. Trên bề mặt trục được thiết kế các rãnh dẫn hướng giúp con lăn và hệ thống trượt hoạt động ổn định, hỗ trợ quá trình nâng hạ diễn ra mượt mà và chính xác.
• Xi lanh nâng: Xi lanh nâng là bộ phận thuộc hệ thống thủy lực, có nhiệm vụ tạo lực để nâng hoặc hạ khung nâng. Khi dầu thủy lực được bơm vào xi lanh, piston sẽ chuyển động, giúp nâng càng xe và hàng hóa lên độ cao mong muốn. Đây là bộ phận quyết định trực tiếp đến sức nâng và tốc độ vận hành của xe nâng.
• Giàn nâng: Giàn nâng là bộ phận liên kết với khung nâng và càng nâng, có chức năng đỡ và giữ hàng hóa trong suốt quá trình di chuyển. Bộ phận này giúp phân bổ tải trọng đồng đều, hạn chế rung lắc và tăng độ an toàn khi nâng hàng nặng hoặc hàng cồng kềnh.
• Xích nâng: Xích nâng đóng vai trò truyền lực giữa xi lanh và giàn nâng, giúp hệ thống nâng hạ hoạt động đồng bộ. Xích thường được sản xuất từ thép hợp kim có độ cứng cao nhằm đảm bảo khả năng chịu tải lớn, chống giãn và chống mài mòn trong quá trình sử dụng lâu dài.
• Các bộ phận phụ trợ khác: Ngoài những bộ phận chính, khung xe nâng còn được trang bị nhiều chi tiết phụ trợ như bạc đạn, con lăn, ty dẫn hướng và cơ cấu điều khiển. Các chi tiết này giúp hệ thống vận hành ổn định, giảm ma sát, tăng độ bền và đảm bảo an toàn trong quá trình làm việc.

PHÂN LOẠI KHUNG XE NÂNG

Khung xe nâng được thiết kế với nhiều kiểu dáng và cấu tạo khác nhau nhằm đáp ứng đa dạng nhu cầu nâng hạ trong kho bãi, nhà xưởng và trung tâm logistics. Tùy theo số tầng khung nâng hoặc chiều cao nâng tối đa, khung xe nâng sẽ được chia thành nhiều loại với đặc điểm và ứng dụng riêng biệt.

Phân loại khung xe nâng theo số tầng nâng

• Khung đơn: Khung đơn là loại khung nâng có cấu tạo đơn giản nhất, chỉ gồm một tầng nâng cố định. Nhờ thiết kế gọn nhẹ, ít chi tiết chuyển động nên loại khung này có độ bền cao, dễ bảo trì và chi phí đầu tư thấp. Tuy nhiên, chiều cao nâng của khung đơn thường không quá lớn, phù hợp với các công việc nâng hạ ở độ cao thấp hoặc trong không gian hạn chế.
• Khung đôi: Khung đôi được thiết kế với hai tầng nâng lồng vào nhau, giúp tăng chiều cao nâng đáng kể so với khung đơn nhưng vẫn đảm bảo độ ổn định khi vận hành. Đây là loại khung phổ biến trên nhiều dòng xe nâng hiện nay, thích hợp sử dụng trong kho hàng, nhà máy sản xuất hoặc khu vực có hệ thống kệ trung bình.
• Khung ba: Khung ba gồm ba tầng nâng hoạt động theo cơ chế lồng ghép, cho phép xe nâng đạt chiều cao nâng lớn trong khi chiều cao tổng thể của xe vẫn được tối ưu. Loại khung này thường được sử dụng trong kho cao tầng, trung tâm logistics hoặc các khu vực cần tận dụng không gian lưu trữ theo chiều cao. Tuy nhiên, cấu tạo phức tạp hơn nên chi phí đầu tư và bảo trì cũng cao hơn các loại khung thông thường.
• Khung nâng 4 tầng: Khung nâng 4 tầng là dòng khung chuyên dụng có khả năng nâng hàng lên độ cao rất lớn, thường từ 9 mét trở lên. Với thiết kế nhiều tầng nâng, loại khung này phù hợp cho các kho hàng siêu cao hoặc hệ thống lưu trữ chuyên nghiệp. Bên cạnh ưu điểm về chiều cao nâng vượt trội, khung quad mast cũng có hạn chế như chi phí cao, yêu cầu bảo trì kỹ thuật phức tạp và phần nào ảnh hưởng đến tầm nhìn của người vận hành.

Phân loại khung xe nâng theo tính năng

Ngoài các loại khung nâng thông thường, hiện nay xe nâng còn được trang bị nhiều dòng khung chuyên dụng nhằm đáp ứng các nhu cầu vận hành đặc biệt trong kho bãi, nhà xưởng và công trình công nghiệp. Mỗi loại khung được thiết kế với cấu tạo và chức năng riêng, phù hợp cho từng môi trường làm việc cụ thể.

• Khung nâng Reach Truck: Khung nâng Reach Truck là loại khung chuyên dùng cho xe nâng kho cao, được thiết kế để làm việc hiệu quả trong các lối đi hẹp và hệ thống kệ cao tầng. Điểm đặc biệt của loại khung này là khả năng vươn ra phía trước để lấy hoặc đặt hàng hóa ở vị trí sâu bên trong kệ chứa. Khung reach truck thường được trang bị từ 3 đến 4 tầng nâng, cho phép nâng hàng lên độ cao lớn, có thể đạt khoảng 10 – 12 mét tùy dòng xe. Nhờ khả năng tối ưu không gian lưu trữ, loại khung này được sử dụng phổ biến trong các kho logistics, trung tâm phân phối và nhà kho hiện đại.
• Khung nâng người: Khung nâng người là loại khung chuyên dụng dùng để nâng công nhân lên cao nhằm thực hiện các công việc như lắp đặt, sửa chữa, bảo trì hoặc vệ sinh công nghiệp. Loại khung này được thiết kế đi kèm sàn thao tác hoặc khoang làm việc an toàn cho người vận hành. Tùy theo thiết kế, khung nâng người có thể nâng lên độ cao từ vài mét đến khoảng 18 mét. Thiết bị thường được sử dụng tại công trình xây dựng, nhà máy sản xuất, kho bãi hoặc trung tâm thương mại có nhu cầu làm việc trên cao thường xuyên.
• Khung nâng chui container: Khung nâng chui container được thiết kế chuyên biệt để phục vụ việc nâng hạ và di chuyển hàng hóa bên trong container hoặc khu vực có chiều cao giới hạn. Loại khung này thường có kết cấu nhỏ gọn, chiều cao tổng thể thấp giúp xe dễ dàng di chuyển vào container mà vẫn đảm bảo khả năng nâng hạ hiệu quả. Khung nâng chui container thường sử dụng thiết kế 2 hoặc 3 tầng nâng kết hợp xi lanh đặt ở giữa nhằm tối ưu không gian hoạt động và tăng độ ổn định khi vận hành. Đây là lựa chọn phù hợp cho ngành logistics, cảng biển, kho vận và các doanh nghiệp thường xuyên xuất nhập container.

CÁCH LỰA CHỌN KHUNG XE NÂNG PHÙ HỢP

Việc lựa chọn khung xe nâng phù hợp không chỉ ảnh hưởng đến hiệu suất làm việc mà còn quyết định độ an toàn, tuổi thọ thiết bị và khả năng tối ưu chi phí vận hành. Để chọn đúng loại khung nâng đáp ứng nhu cầu sử dụng, doanh nghiệp cần xem xét nhiều yếu tố quan trọng dưới đây.

• Loại hàng hóa cần xử lý: Kích thước, hình dạng và trọng lượng hàng hóa là yếu tố đầu tiên cần quan tâm khi lựa chọn khung xe nâng. Đối với hàng hóa cồng kềnh hoặc tải trọng lớn, nên sử dụng khung nâng có kết cấu chắc chắn và độ ổn định cao nhằm đảm bảo an toàn trong quá trình nâng hạ. Ngược lại, với các loại hàng nhẹ hoặc pallet tiêu chuẩn, khung nâng thông thường hoàn toàn có thể đáp ứng tốt nhu cầu vận hành. Việc lựa chọn đúng loại khung sẽ giúp xe nâng hoạt động hiệu quả hơn và hạn chế tình trạng quá tải.
• Chiều cao nâng yêu cầu: Mỗi môi trường làm việc sẽ có yêu cầu chiều cao nâng khác nhau, đặc biệt trong các kho hàng sử dụng hệ thống kệ cao tầng. Nếu cần nâng hàng ở độ cao lớn, nên lựa chọn khung nâng có nhiều tầng như khung ba tầng hoặc khung bốn tầng để đảm bảo khả năng làm việc ổn định và an toàn. Ngoài ra, chiều cao nâng phù hợp còn giúp tối ưu không gian lưu trữ và nâng cao hiệu quả vận hành trong kho bãi hoặc trung tâm logistics.
• Tải trọng nâng: Tải trọng nâng là yếu tố quan trọng quyết định độ bền và khả năng vận hành của khung xe nâng. Người dùng cần xác định chính xác khối lượng hàng hóa thường xuyên xử lý để lựa chọn loại khung có khả năng chịu tải phù hợp. Thông thường, nên ưu tiên khung nâng có tải trọng cao hơn nhu cầu thực tế nhằm tăng độ an toàn, hạn chế áp lực lên hệ thống thủy lực và kéo dài tuổi thọ thiết bị trong quá trình sử dụng lâu dài.
• Không gian làm việc: Không gian vận hành cũng ảnh hưởng trực tiếp đến việc lựa chọn loại khung xe nâng phù hợp. Đối với kho hàng có lối đi hẹp, nên sử dụng khung nâng gọn hoặc xe nâng chuyên dụng để dễ dàng di chuyển và xoay trở. Trong khi đó, những khu vực có không gian rộng rãi có thể sử dụng khung tiêu chuẩn hoặc khung lớn nhằm tăng khả năng xử lý hàng hóa và độ ổn định khi vận hành.
• Chiều cao trần kho hoặc nhà xưởng: Chiều cao trần là yếu tố quan trọng thường bị bỏ qua khi lựa chọn khung nâng. Nếu khu vực làm việc có chiều cao hạn chế như container hoặc kho thấp, cần sử dụng khung nâng chui container hoặc khung có chiều cao thu gọn thấp để đảm bảo xe có thể di chuyển thuận lợi. Việc lựa chọn đúng chiều cao khung nâng sẽ giúp hạn chế va chạm, tăng độ an toàn và nâng cao hiệu quả vận hành trong môi trường làm việc thực tế.

HƯỚNG DẪN BẢO TRÌ VÀ SỬA CHỮA KHUNG XE NÂNG

Bảo trì khung xe nâng định kỳ là yếu tố quan trọng giúp thiết bị vận hành ổn định, nâng cao độ an toàn và kéo dài tuổi thọ sử dụng. Việc kiểm tra và bảo dưỡng thường xuyên không chỉ giúp hạn chế hư hỏng bất ngờ mà còn giảm chi phí sửa chữa, tránh gián đoạn trong quá trình làm việc. Ngoài ra, bảo trì đúng cách còn giúp hệ thống nâng hạ hoạt động trơn tru, đảm bảo hiệu suất tối ưu cho xe nâng trong môi trường kho bãi và nhà xưởng.

Các bước bảo trì khung xe nâng cơ bản

• Kiểm tra hệ thống thủy lực: Hệ thống thủy lực là bộ phận quan trọng ảnh hưởng trực tiếp đến khả năng nâng hạ của khung xe nâng. Cần thường xuyên kiểm tra các đường ống, đầu nối và xi lanh thủy lực để phát hiện dấu hiệu rò rỉ hoặc hư hỏng. Ngoài ra, cần kiểm tra mức dầu thủy lực định kỳ và sử dụng đúng loại dầu theo khuyến nghị của nhà sản xuất nhằm đảm bảo hệ thống hoạt động ổn định và bền bỉ.
• Bôi trơn các bộ phận chuyển động: Các vị trí như con lăn, bạc đạn, ray trượt và xích nâng cần được bôi trơn định kỳ để giảm ma sát và hạn chế hao mòn trong quá trình vận hành. Việc sử dụng đúng loại mỡ bôi trơn sẽ giúp khung nâng hoạt động mượt mà hơn, đồng thời tăng tuổi thọ cho các chi tiết cơ khí quan trọng.
• Kiểm tra độ căng của xích nâng: Xích nâng là bộ phận chịu tải lớn trong quá trình nâng hạ hàng hóa. Nếu xích quá lỏng có thể gây rung lắc và mất an toàn khi vận hành, trong khi xích quá căng sẽ làm tăng ma sát và đẩy nhanh quá trình mài mòn. Do đó, cần thường xuyên kiểm tra độ căng của xích và điều chỉnh đúng tiêu chuẩn kỹ thuật để đảm bảo hệ thống nâng hoạt động hiệu quả.
• Kiểm tra mối hàn và liên kết khung: Khung xe nâng thường xuyên chịu tải trọng lớn nên các mối hàn và liên kết bu lông cần được kiểm tra định kỳ để phát hiện sớm các dấu hiệu nứt, cong vênh hoặc lỏng liên kết. Nếu phát hiện hư hỏng, cần tiến hành sửa chữa ngay để tránh ảnh hưởng đến độ an toàn và khả năng chịu tải của khung nâng.

Dấu hiệu cần sửa chữa hoặc thay thế khung xe nâng

Trong quá trình sử dụng, nếu xuất hiện các dấu hiệu bất thường dưới đây thì cần kiểm tra và xử lý kịp thời:

• Khung nâng phát ra tiếng kêu lạ khi hoạt động
• Hệ thống nâng hạ bị giật hoặc hoạt động không ổn định
• Rò rỉ dầu thủy lực tại xi lanh hoặc đường ống
• Xích nâng bị giãn, mòn hoặc có dấu hiệu nứt
• Khung nâng bị cong, nứt hoặc biến dạng kết cấu
• Xe nâng rung lắc mạnh khi nâng hàng nặng

Khi phát hiện các tình trạng trên, nên ngừng vận hành xe nâng để kiểm tra kỹ thuật và thay thế các bộ phận hư hỏng nếu cần thiết nhằm đảm bảo an toàn trong quá trình sử dụng.

BẢNG GIÁ MỘT SỐ LOẠI KHUNG XE NÂNG

Để giúp quý khách hàng dễ dàng hơn trong việc lựa chọn khung xe nâng thì dưới đây là mức giá tham khảo cho một số model.

Tên sản phẩm	Tải trọng	Chiều cao nâng tối đa	Giá bán
Khung nâng 1 tầng	1.5 tấn	3 m	30.000.000 – 40.000.000 VND
Khung nâng 2 tầng	2.5 tấn	4.5 m	50.000.000 – 70.000.000 VND
Khung nâng 3 tầng	3 tấn	6 m	80.000.000 – 100.000.000 VND
Khung nâng 4 tầng	3.5 tấn	7.5 m	120.000.000 – 150.000.000 VND
Khung cột xe nâng Nissan	2.5 tấn	4 m	106.000.000 VND
Khung nâng điện	3 tấn	4 m	60.000.000 – 90.000.000 VND
Khung nâng tay thủy lực	1 tấn	1.5 m	15.000.000 – 25.000.000 VND
Khung nâng hàng	2 tấn	3 m	35.000.000 – 50.000.000 VND
Khung nâng Reach Truck	2.5 tấn	5 m	100.000.000 – 130.000.000 VND
Khung nâng người	1 tấn	10 m	80.000.000 – 120.000.000 VND

Shop Phụ tùng là địa chỉ chuyên cung cấp phụ tùng xe nâng, máy xây dựng có chất lượng tốt trong đó có các loại khung xe nâng đáp ứng đầy đủ nhu cầu công việc. Quý khách đang có nhu cầu mua khung xe nâng cho thiết bị của mình, vui lòng liên hệ với chúng tôi qua hotline để được hỗ trợ nhanh nhất.

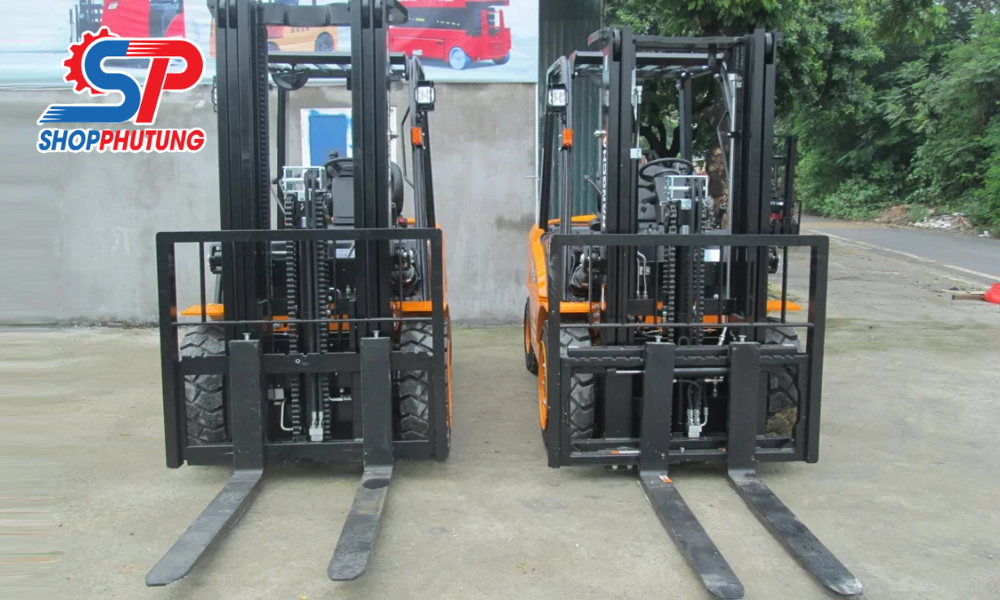

TẠI SAO NÊN LỰA CHỌN KHUNG XE NÂNG TẠI SHOP PHỤ TÙNG?

Khi lựa chọn khung xe nâng, việc tìm đúng đơn vị cung cấp uy tín sẽ giúp doanh nghiệp đảm bảo chất lượng sản phẩm, tối ưu chi phí đầu tư và hạn chế rủi ro trong quá trình sử dụng. Shop Phụ tùng 3 Miền mang đến đa dạng giải pháp phụ tùng và bộ công tác xe nâng chính hãng, đáp ứng nhanh chóng mọi nhu cầu của khách hàng trên toàn quốc.

Dưới đây là những lý do giúp nhiều khách hàng tin tưởng lựa chọn Shop Phụ tùng 3 Miền:

• Cung cấp bộ kẹp tròn xe nâng và phụ tùng mới 100%, nguồn gốc rõ ràng, đầy đủ giấy tờ CO, CQ.
• Đa dạng mẫu mã, phù hợp với nhiều dòng xe nâng khác nhau, đáp ứng tốt nhu cầu sử dụng trong nhiều ngành nghề.
• Hệ thống kho hàng và chi nhánh trên toàn quốc giúp giao hàng nhanh chóng, thuận tiện và tiết kiệm thời gian.
• Giá thành cạnh tranh, minh bạch, hỗ trợ tối ưu chi phí cho doanh nghiệp và cá nhân.
• Chính sách bảo hành và hỗ trợ kỹ thuật tận tâm, giúp khách hàng yên tâm trong suốt quá trình vận hành.
• Đội ngũ tư vấn chuyên nghiệp, hỗ trợ lựa chọn đúng sản phẩm phù hợp với tải trọng và nhu cầu thực tế.
• Dịch vụ đi kèm đa dạng như tư vấn lắp đặt, hỗ trợ kỹ thuật và cung cấp phụ tùng thay thế nhanh chóng.

Liên hệ ngay để được tư vấn chi tiết và nhận báo giá phù hợp nhất cho doanh nghiệp của bạn.
